Model RTAF-AP04 adalah sistem desain canggih yang berisi 4 spindel polishing, proses polishing otomatis dapat disimpan dalam program untuk penggunaan recall.
Its highly efficient yields and low production cost benefits more and more manufacturers which makes it become the best solution for replacing heavy-labor workmanship and improving the product's quality stability.
Polisher 4 spindel (fungsi kompensasi otomatis)
Mesin polesan 4 spindel dirancang dengan modul debu tahan ledakan
Dirancang dengan komponen pneumatik SMC dan AirTac;
Sistem polishing Solid waxing
Mekanisme transmisi utama dirancang untuk memenuhi bahan polesan yang berbeda: roda kain dan roda linen
Sistem pengendalian penggunaan roda mop:
A: Untuk mempelajari siklus produksi atau produktivitas, dan menghitung keausan roda mop.
B: Untuk memasukkan parameter ke sistem program makro robot, jumlah kompensasi akan ditambahkan dan dikurangkan secara otomatis dalam sistem koordinat,
C: Untuk memastikan bahwa setiap produk selalu bersentuhan dengan roda kain dengan kekuatan yang sama, dan program makro umum memiliki alarm untuk mengingatkan operator untuk mengganti roda secara otomatis.

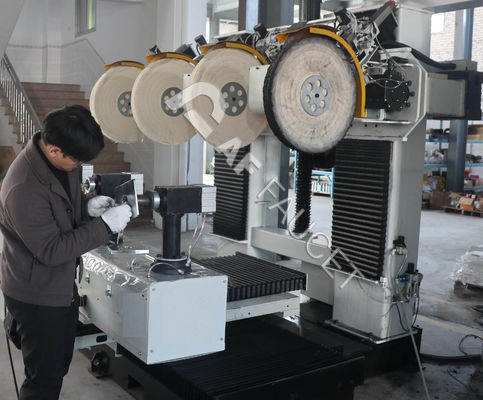

Mesin polishing 4 spindle dengan roda mop
Spesifikasi Teknis
| Kode # |
Artikel |
Spesifikasi |
| 1 |
Nomor model. |
RTAF-AP04 |
| 2 |
Tata letak mesin (L*W*H) mm |
4400*3400*2800 |
| 3 |
Konsumsi Daya (Max./Ave.) KW |
40/25 |
| 4 |
Lingkungan tenaga kerja |
3Ph, AC380V, 50Hz |
| 5 |
Max. Diameter mop polishing (mm) |
600 |
| 6 |
Min. Diameter Mopp Polishing ((mm) |
300 |
| 7 |
Perjalanan sumbu X (mm) |
1100 |
| 8 |
Perjalanan sumbu Y (mm) |
1000 |
| 9 |
Perjalanan sumbu Z (mm) |
700 |
| 10 |
Perjalanan sumbu U (mm) |
± 90° |
| 11 |
Perjalanan sumbu V (mm) |
±720° |
| 12 |
Perjalanan sumbu W (mm) |
±720° |
| 13 |
Resep Program |
Penyimpanan tak terbatas |
| 14 |
Polishing Wax |
Solid/Liquid untuk pilihan |
| 15 |
Max. kecepatan sumbu X |
20m/menit. |
| 16 |
Max. kecepatan sumbu Y |
20m/menit. |
| 17 |
Max. kecepatan sumbu Z |
20m/menit. |
| 18 |
Max. kecepatan sumbu U |
30°/detik. |
| 19 |
Kecepatan maksimum sumbu V |
30°/detik. |
| 20 |
Kecepatan maksimum sumbu W |
30°/detik. |
Lingkungan Kerja
Ruang keselamatan operasi: 6000*4500*3200 mm
Tegangan standar 380V
Maks. Daya: 40KW; Maks. arus: air switch 80A
Tekanan udara terkompresi: 0,6-0,8MPa, udara harus dikeringkan, dibersihkan, disaring
Tanah semen dengan ketebalan lebih dari 220 mm, berat bantalan: 200N/mm2
Untuk mendapatkan hasil yang tinggi dan kualitas yang stabil, akurasi lubang benda kerja dikendalikan dalam 0.5mm,
E
Sistem Kontrol dan Operasi Listrik
-- Metode komunikasi: CCLINK (juga dapat ditunjuk oleh pelanggan);
-- baik lemari listrik dan saluran sambungan eksternal dengan soket penerbangan,
-- Penyegelan yang baik dan disipasi panas (dua kipas knalpot 120*120);
-- PLC, layar sentuh, konverter frekuensi, dan komponen elektronik utama lainnya dengan merek Mitsubishi, dan Schneider.
--Siapkan kunci pintu keamanan dan kisi keamanan. Simpan kontak kisi keamanan, dan sistem akan berhenti secara otomatis ketika pintu dibuka;
...Sistem polishing menyimpan antarmuka untuk peningkatan
-- Tersedia untuk pembentukan jalur produksi kontinu atau stasiun kerja;
-- Mendukung koneksi sistem manajemen bengkel.
Halaman program polishing
Kami tidak hanya menyediakan peralatan polishing tetapi tahu bagaimana untuk mentransfer teknologi, pelatihan profesional, dan dukungan teknis untuk operasi mesin, dan menulis program.Silakan hubungi kami hari ini untuk konsultasi GRATIS.
