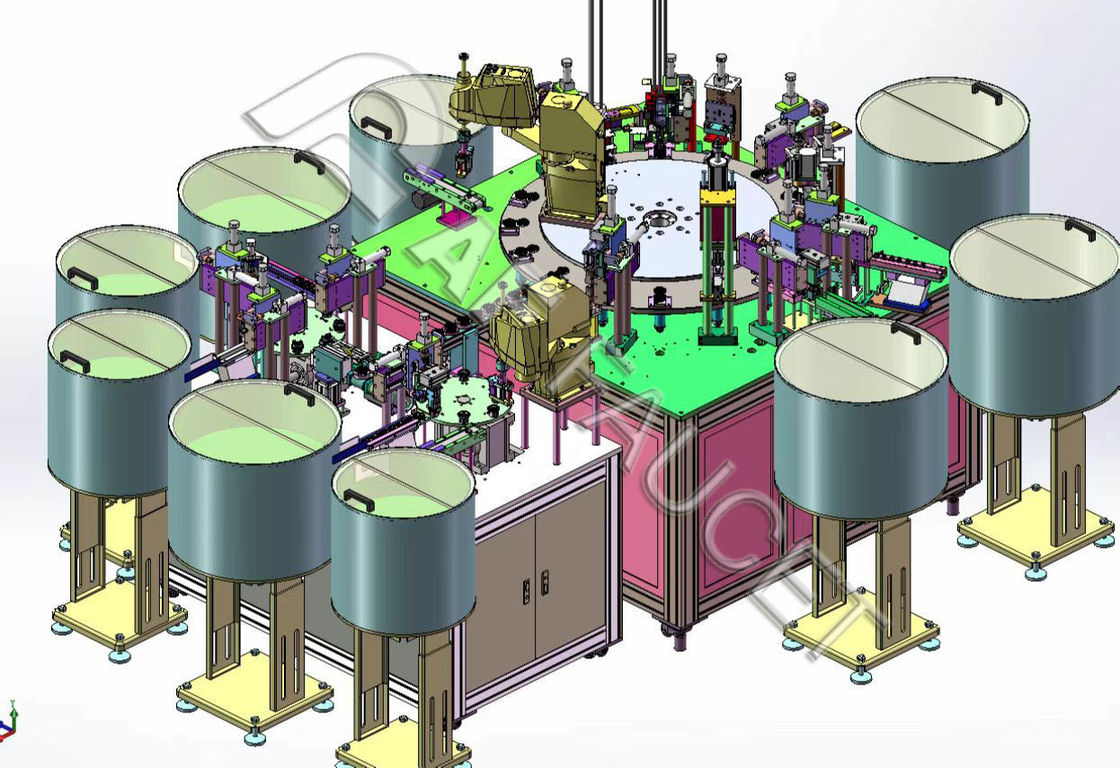

RTAF-CA004-F Kartrid keran kaki datar secara otomatis merakit stasiun kerja

Ini adalah stasiun kerja sejati untuk jalur perakitan otomatis penuh, termasuk katup inti kaki datar bagian dalam dan luar cincin penyegelan O.

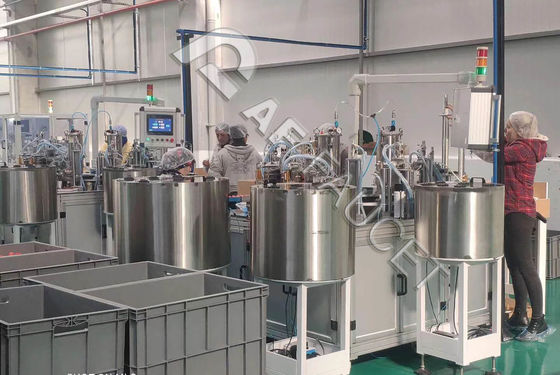

Seluruh prosedur dioperasikan oleh satu pekerja saja.

Produktivitas: 500~900 unit/jam

Kekuatan kerja: 220VAC, 2.5KW, konsumsi udara maksimum: 0.12L/jam

Komponen elektronik utama

Robot: Epson SCARA Jepang (dengan 4 spindel) robot dan kamera

FESTO komponen pneumatik atau merek SMC.

Sistem kontrol: Omron PLC + 10 "Touch Screen

Sensor: KEYECNE atau Jerman SICK atau Jepang OMRON

Divider: model presisi tinggi

Profil: Shanghai Meike merek

Pompa minyak: merek China

Prosedur perakitan:

1# Disk keramik (atas)

2# Posisi Dics

3# Pengisian plat pengemudi

4# Memperbaiki plat pengemudi

5# Minyak (lemak) pada cakram keramik

6# Pemuatan rotor

7# Pemuatan body shell

8# Memperbaiki shell tubuh

9# Operasi perakitan mekanis

10# Pengungkapan produk jadi

11# Dasar kaki yang tinggi

12# Big O ring

13# Dasar kaki datar

14# Cincin penyegelan bagian dalam

15# Pemeriksaan

16# Disk keramik (dasar/bawah)

Lingkungan Kerja

Suhu lingkungan kerja: 0 ≤ 45 °C;

Kelembaban: 20 ≤ 90% RH;

Sumber daya: fase tunggal 220VAC, 50Hz, 6KVA

Udara terkompresi: 3kgf/cm, toleransi: ± 10%;
konsumsi maksimum: 0,12L/jam

Area pemasangan: 3500mmX3500mmX1900mm

Tidak ada zona magnetik yang kuat, dan tidak ada gas berbahaya di bengkel

Kami menyediakan jalur yang disesuaikan sesuai dengan produk pelanggan, throughput produksi, dan rencana tata letak bengkel, silakan hubungi kami untuk konsultasi gratis.
