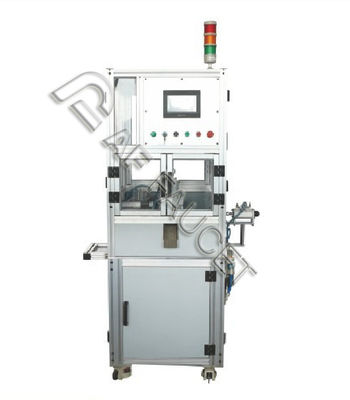

RTAF-CA009-HFHR-keramik keran kartrid pegangan rotor secara otomatis merakit mesin

Pengantar

Mesin yang dirancang secara eksklusif ini dapat merakit dasar, pegangan, dan pin. secara otomatis meratakan dan membentuk, memberi makan, perakitan, melepaskan dll. program HMI yang stabil dan mudah untuk operasi dan kontrol.

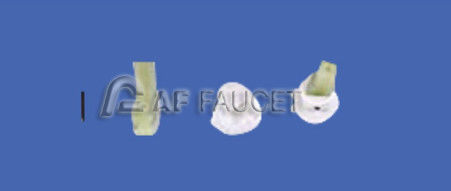

1. Jalur perakitan ini cocok untuk φ25, φ35, dan φ40 mm keramik kartrid dasar, pegangan, dan pin perakitan.

2- Berjalan stabil, bekerja hingga 20 jam tanpa henti.

3. Waktu siklus: 2,5 detik/unit 10000 set / 8 jam

4Jalur perakitan ini ramah lingkungan, teknologi hijau.

Prosedur Perhimpunan

1# Base Assemble

2# Mengatasi Mengumpulkan

3# Lowongan

4# Mengumpulkan pin

5# Deteksi

6# Stasiun pengungkapan produk yang memenuhi syarat

7# Lowongan

8# Stasiun Pengungsian produk yang tidak memenuhi syarat

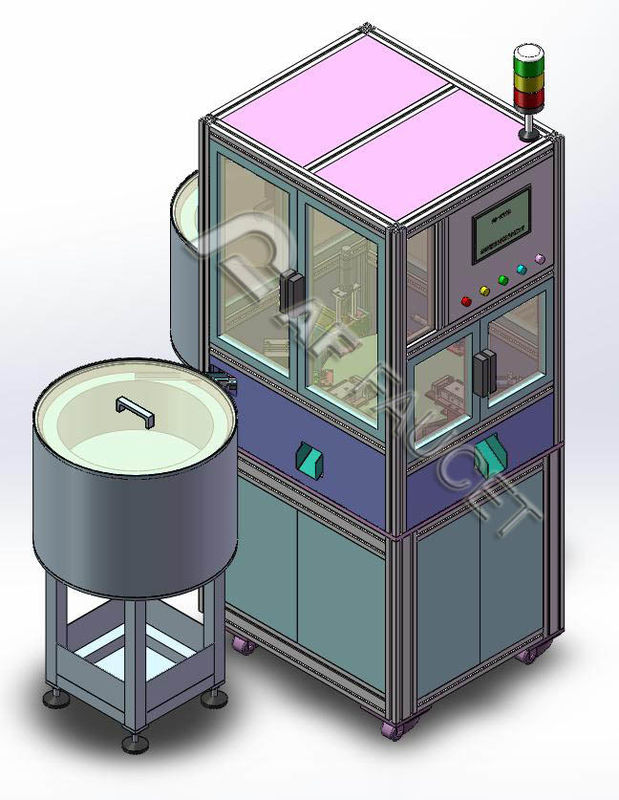

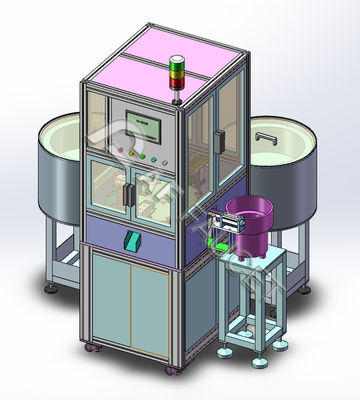

Modul Utama

1. Sistem leveling & Shaping: ini berisi plat penyimpanan, dasar, pengontrol, dll. Semua 3 bagian secara terpisah diangkut ke lokasi yang menunjuk dengan plat makan independen.

2 Sistem pakan: silinder, struktur mekanis, dll. Mekanisme pakan membawa bagian-bagian ke posisi yang menonjol satu per satu dan siap untuk perakitan.

3Sistem transfer: terdiri dari motor, pengontrol, perlengkapan benda kerja, posisi fotoelektrik, dan bagian mekanis lainnya.sistem Leveling & Shaping menempatkan semua produk dalam kelompok dan diangkut mereka oleh sistem makan ke area posisi untuk mendapatkan dirakit.

4Operasi & sistem kontrol: PLC + layar sentuh

Lingkungan Kerja

Suhu lingkungan kerja: 0 ≤ 45 °C;

Kelembaban: 20 ≤ 90% RH;

Sumber daya: fase tunggal 220VAC, 50Hz, 2KVA

Udara terkompresi: 2 kgf/cm, toleransi: ± 10%;

Area pemasangan: 1400mmX1400mmX1900mm

Tidak ada zona magnetik yang kuat, dan tidak ada gas berbahaya di bengkel

Kami menyediakan jalur yang disesuaikan sesuai dengan produk pelanggan, throughput produksi, dan rencana tata letak bengkel, silakan hubungi kami untuk konsultasi gratis.
