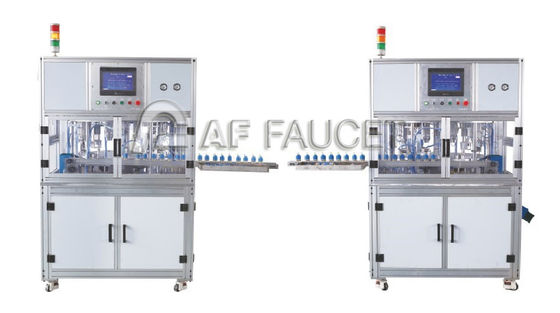

RTAF-CA006-HFI-Mesin Inspeksi Otomatis Penuh Untuk Inti Katup Kaki Tinggi Dan Datar

Mesin pengujian ini dirancang secara eksklusif untuk deteksi kebocoran udara dan torsi kartrid keramik.

• Deteksi kedap udara (ujian kebocoran udara): masukkan gas ke port inlet katup. According to the micron air pressure difference detected by high precision and high sensibility devices to check if there is increased pressure in the sealing space and judge the air tightness performance.

• Deteksi torsi kartrid: dengan sistem servo dengan sensor dan torsi berputar inti katup untuk mendeteksi apakah produk memenuhi syarat.

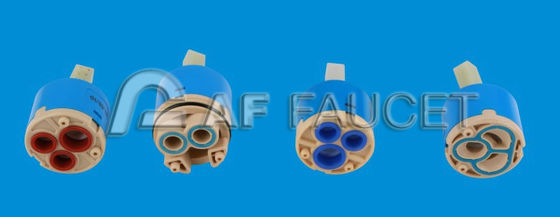

1Aplikasi: pemeriksaan kualitas keramik 25/35/40mm kartrid (model kaki tinggi dan kaki datar): bocor, torsi, dll.

2- Berjalan stabil, bekerja hingga 20 jam tanpa henti.

3Waktu siklus pengujian: 8 detik, tergantung pada standar pengujian pelanggan. Produktivitas: 3000 ~ 3400 set / 8 jam

4Bagian-bagian yang digarap oleh manipulator dan waktu yang terdeteksi disesuaikan sesuai dengan permintaan pelanggan.

5Mesin pengujian ini ramah lingkungan, teknologi hijau.

Modul Utama

1Sistem pengisian: sistem pengisian ini berisi motor, sabuk pengangkut, mekanisme pembagian, perangkat pembagi, dll.kemudian diangkut ke stasiun kerja Manipulator, manipulator mengambil kartrid ke area deteksi dan menyelesaikan pekerjaan unggah.

2Sistem deteksi: instrumen kebocoran, analizer, instrumen akuisisi data, sensor kekuatan, sistem servo, pemancar, kolektor data, tampilan data, dll.instrumen kebocoran dan sensor gaya mengirimkan variabel yang terdeteksi ke pemancar melalui analizer, pengumpul data, dll, data yang diterima oleh pemancar dan kemudian diidentifikasi oleh prosesor pusat PLC untuk menyelesaikan proses deteksi.

3Sistem transfer: sistem ini terdiri dari motor, pembagi, pengontrol, perlengkapan, posisi fotoelektrik, dan bagian mekanis lainnya.

A: Mesin mulai bekerja, manipulator makan mengambil kartrid dan menempatkannya di stasiun pengisian yang terbagi.

B: Setelah melewati semua 7 stasiun deteksi pengujian: kebocoran dan torsi inspeksi,manipulator pemuatan menangkap produk dan menempatkannya di area yang memenuhi syarat atau tidak memenuhi syarat dan ditransmisikan ke prosedur kerja berikutnya oleh jalur transportasi. "

4Operasi & sistem kontrol: PLC + layar sentuh untuk mengontrol semua data yang terdeteksi.

Lingkungan Kerja

Suhu lingkungan kerja: 0 ≤ 45 °C;

Kelembaban: 20 ≤ 90% RH;

Sumber daya: fase tunggal 220VAC, 50Hz, 1.5KVA

Udara terkompresi: 4 kgf/cm, toleransi: ± 10%;

Area pemasangan: 2000mmX1300mmX1900mm

Tidak ada zona magnetik yang kuat, tidak ada gas berbahaya di bengkel

1. Jalur otomatis pemeriksaan kualitas inti katup (pengujian kebocoran udara, kedapatan dll.)


2. Sistem operasi dan kontrol utama:

   Untuk memantau prosedur kerja seluruh jalur produksi: output produksi untuk setiap stasiun kerja;

   Grafik kualitas produksi;

   Alarm untuk kesalahan operasi, dan tembakan masalah untuk setiap modul, dan komponen.



Kami menyediakan lini yang disesuaikan sesuai dengan produk pelanggan, throughput produksi dan rencana tata letak bengkel, silakan hubungi kami untuk konsultasi gratis.
